Generalmente no usamos este canal para hablar de nuestros proyectos pero esta vez no nos resistimos a hacerlo.
Estamos trabajando en el desarrollo de un muro multitouch basado en tecnología láser.
Para ello hemos trabajado básicamente en tres aspectos:
1.- Hardware
En lo referente al hardware la solución se compone de módulos láser de 25 mw de potencia, que convenientemente ubicados nos permiten crear una lámina o capa de luz láser sobre el cristal. a partir de aquí cámaras ubicadas detrás del cristal permiten detectar los contactos con el muro. Evidentemente trabajamos con filtros adecuados (tan solo detectamos la banda de trabajo del láser) y evitamos la influencia de la luz infrarroja, tan habitual en tecnologías multitouch habituales. Las imágenes son creadas mediante retroproyección, tratando el cristal con una capa vinilada que nos permite aumentar la brillantez y contraste.
2.- Detección
Para la detección hemos desarrollado un software que permite el control de múltiples cámaras sobre un mismo PC. Además puestos en red podemos gestionar más de un PC simultáneamente. Así podemos calibrar, controlar y mantener cualquier formato físico que se nos ocurra. El sistema básico se compone de una cámara por cristal y de dos cámaras por PC.
3.- Aplicación
Una plataforma como esta nos abre muchísimas opciones de aplicación. Es en este punto en el que ahora trabajamos, para poder dar lo máximo que este nuevo sistema permite.

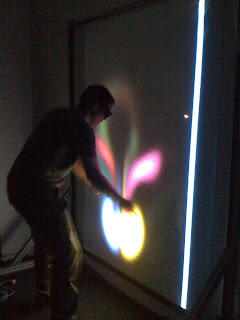

Aquí dejamos unas primeras pruebas de nuestro trabajo.
Con la solución en la que trabajamos podemos alcanzar muros de hasta 2.5 metros de altura y, juntando láminas de hasta 1.5 metros de ancho, crear paredes multitouch sin límite de tamaño.
Estamos trabajando en el desarrollo de un muro multitouch basado en tecnología láser.
Para ello hemos trabajado básicamente en tres aspectos:
1.- Hardware
En lo referente al hardware la solución se compone de módulos láser de 25 mw de potencia, que convenientemente ubicados nos permiten crear una lámina o capa de luz láser sobre el cristal. a partir de aquí cámaras ubicadas detrás del cristal permiten detectar los contactos con el muro. Evidentemente trabajamos con filtros adecuados (tan solo detectamos la banda de trabajo del láser) y evitamos la influencia de la luz infrarroja, tan habitual en tecnologías multitouch habituales. Las imágenes son creadas mediante retroproyección, tratando el cristal con una capa vinilada que nos permite aumentar la brillantez y contraste.
2.- Detección
Para la detección hemos desarrollado un software que permite el control de múltiples cámaras sobre un mismo PC. Además puestos en red podemos gestionar más de un PC simultáneamente. Así podemos calibrar, controlar y mantener cualquier formato físico que se nos ocurra. El sistema básico se compone de una cámara por cristal y de dos cámaras por PC.
3.- Aplicación
Una plataforma como esta nos abre muchísimas opciones de aplicación. Es en este punto en el que ahora trabajamos, para poder dar lo máximo que este nuevo sistema permite.
Aquí dejamos unas primeras pruebas de nuestro trabajo.
Con la solución en la que trabajamos podemos alcanzar muros de hasta 2.5 metros de altura y, juntando láminas de hasta 1.5 metros de ancho, crear paredes multitouch sin límite de tamaño.
